Kui hakkasin esimest korda võrdlema süvamere- ja rannikualaevade erinevaid sildumislahendusi, jõudsin laevatehaste, inspektorite ja kogenud kaptenite ühele järjekindlale soovitusele:Stud Link ankruketid. Aja jooksul nägin, miks spetsialistid klZhongnanja teised tõsised laevatootjad toetuvad sellele disainile alati, kui inimeste ohutus, klassifitseerimisreeglid ja tööaeg ei ole läbiräägitavad. Selle asemel, et mõelda ketile kui üldisele terasekaubale, käsitlen seda nüüd strateegilise komponendina, mis määrab, kas laev hoiab positsiooni, hoiab meeskonda turvaliselt ja kaitseb kalleid varasid tõeliste tormide korral.
Selles juhendis ei püüa ma teile müüa konkreetset mudelit või läbimõõtu. Minu eesmärk on tutvuda tõeliste küsimustega, mida ostjad ankrukette valides esitavad, ja selgitada, kuidas kogenud tarnijale meeldibZhongnanläheneb disainile ja testimisele ning näitab teile, kus paremad ketid säästavad vaikselt kogu oma kasutusea jooksul raha. Kui olete väsinud muretsemast ootamatute rikete, ebaühtlaste sertifikaatide või lubatust kiiremini roostetavate kettide pärast, siis just sellist vestlust tehnilise müügiinseneriga ilmselt soovisite.
Kui ma istun koos laevastikujuhtide või laevaomanikega, ei ole nende suurim hirm kunagi keti enda ostuhind. Nad muretsevad ankrute lohistamise pärast tiheda liiklusega sadama lähedale, sildumistähtaja rikke pärast äkilise tuisu ajal või klassifitseerimisinspektorite pärast, kes jätavad laeva maale, kuna kett ei vasta katsenõuetele. Kõik need probleemid algavad ühest lihtsast valikust: millist tarnijat nad usaldavadStud Link ankruketid.
Kvaliteetsed naastahelad on valmistatud mere legeerterasest, keevitatud ja kuumtöödeldud rangelt kontrollitud tingimustes ning seejärel testitud rahvusvaheliste standardite, nagu ISO 1704 ja suuremate klassifikatsiooniühingute (ABS, LR, DNV, BV, CCS ja teised) reeglite järgi. Kett, mis need testid läbib, ei ole "üle konstrueeritud" luksus; see on minimaalne usaldusväärsuse tase, mida enamik kaasaegseid laevaomanikke ootavad, kui kaalul on inimelud ja mitme miljoni dollari väärtuses laevakered.
Teisest küljest toob odav, halvasti juhitud kett kaasa nähtamatud riskid. Halvast keevitusest, ebaühtlasest kuumtöötlemisest või madala kvaliteediga terasest tekkinud mikropraod jäävad sageli peidetuks, kuni liin on halva ilmaga tugevasti koormatud. Ebaõnnestumine sel hetkel ei tähenda ainult katkendlikku linki; see võib kaasa tuua ankrute kaotamise, kerekahjustuse, liiklusradadele triivimise ning päevadepikkuse kuluka remondi ja uurimise. Kui võtate need kulud arvesse, tundub täielikult sertifitseeritud ja jälgitavate kettide eest pisut rohkem maksmine konservatiivne, mitte ekstravagantne.
Seetõttu on tootja naguZhongnan, millel on aastakümnete pikkune kogemus mereankrukettide ja avamere sildumiskettide vallas ning suuremahuliste katsetamisvõimalustega, valitakse sageli laevatehaste ja EPC töövõtjate nimekirja. Järjepidev protsess, mida kontrollivad rahvusvahelised klassifikatsiooniühingud, annab ostjatele kindlustunde, et iga keti partii käitub täpselt nii, nagu joonised ja sertifikaadid lubavad.

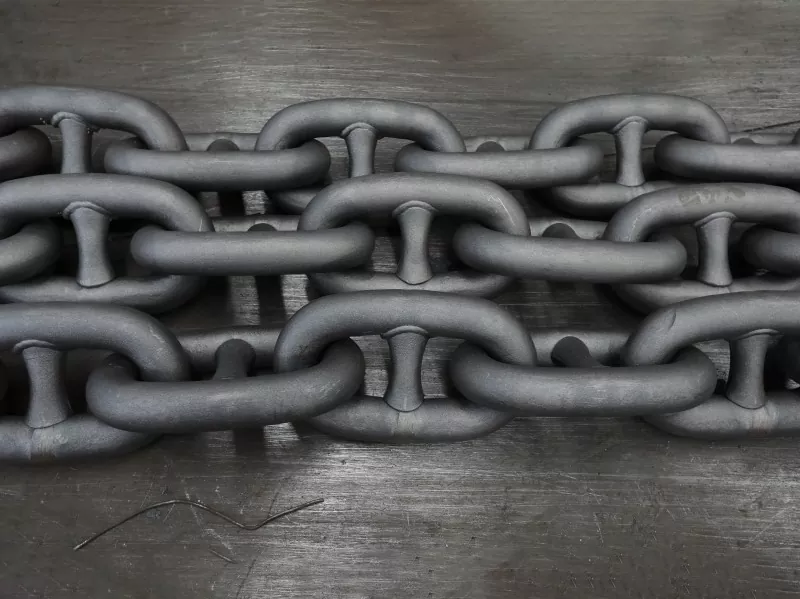

Enne tarnijate võrdlemist veendun alati, et laua ümber olev meeskond mõistab täielikult, mis muudab naastude lingi disaini eriliseks. Iga naastketi lüli sisaldab keskelt tugevat varda (naast). See lihtne latt parandab dramaatiliselt keti käitumist koormuse all ja tuuleketi mustuses. See hoiab ära lüli deformeerumise kitsaks ovaaliks, vähendab paindumist ja jaotab koormuse ühtlasemalt lingilt lülile.
Seevastu naastudeta kettidel puudub see sisemine latt. Need on kergemad ja paindlikumad, mis on kasulik mõne sildumismudeli puhul, kuid need ei ole esimene valik laeva esmaseks ankurdamiseks, kus eeldatakse suurt koormust ja sagedast käsitsemist läbi tuuleklaasi. Paljudes projektides, millega ma töötan, kasutatakse teatud avamere sildumiskohtades naastudeta konstruktsioone, samas kui naastude ketid jäävad põhilaeva ankruliiniks.
Teine oluline disainipunkt on läbimõõtude ja klasside valik. Tarnija naguZhongnantavaliselt pakub ankurduskette läbimõõduga umbes 16 mm kuni üle 160 mm, 2. ja 3. klassi standardsete laevade jaoks ning kõrgema tugevusklassiga, nagu R3 ja rohkem, avamere sildumiskohtade jaoks. Teised mainekad tootjad kogu maailmas järgivad sarnast mudelit U2/U3 või Grade 2/3 kettidega laevade jaoks ja R3/R4 tüüpidega nõudlike avameretööde puhul.
Erinevuste selgemaks muutmiseks koostan sageli sisearutelude jaoks kiire võrdlustabeli, nagu allpool toodud. Väärtused erinevad tarnija ja standardi lõikes, kuid struktuur aitab kõigil laua taga näha, mille vahel nad valivad ja miks kvaliteet on oluline.
| Keti klass | Tüüpiline läbimõõdu vahemik | Tüüpilised rakendused | Millele ma tähelepanu pööran |
|---|---|---|---|
| 2. klass / U2 | ~16 mm – 122 mm | Kaubalaevad, rannalaevad, üldotstarbeline ankurdamine | Tasakaalustatud tugevus ja kaal, hea väsimuskindlus, klassis laialdaselt tunnustatud |
| 3. klass / U3 | ~20 mm – 162 mm | Suuremad laevad, karmimad keskkonnad, kui on vaja suuremat vastupidavust ja purunemiskoormust | Suurem tugevus, kuid vajab siiski ranget keevitamist ja kuumtöötlust, et vältida rabedat käitumist |
| R3 / R3S / R4 | ~58 mm – 162 mm | Avamere sildumisliinid, FPSOd, platvormid ja kriitilised süvaveesüsteemid | Väga suured koormused; Nõuan täielikku jälgitavust, üksikasjalikke katsearuandeid ja mainekaid veskeid |
Kui teate, millise disaini ja klassiga töötate, on palju lihtsam sobitada kett teie laeva, sildumiskoha ja reguleeriva raamistikuga, mille alusel te töötate.
“Õige” keti valimine ei seisne kunagi ainult kataloogist suurima või tugevaima valiku valimises. Tavaliselt alustan kolme rühma küsimustega: milline laev välja näeb, millise keskkonnaga see kokku puutub ja mida ütlevad reeglid.
Laevaandmete jaoks vaatan veeväljasurve, pikkust, tuuleala ja seda, kuidas laev tegelikult töötab. Sagedaste sadamakülastuste ja suhteliselt madala ankurdussügavusega ranniku kaubalaev ei vaja sama konfiguratsiooni kui süvamere avamere tugilaev, mis võib karmi ilmaga päevi konksul istuda. Need erinevused mõjutavad nii keti läbimõõtu kui ka klassi.
Järgmisena tulevad keskkonnatingimused. Laine kõrgus, hoovus, tuulemustrid, merepõhja tüüp ja vee sügavus muudavad kõik keti dünaamilisi koormusi. Näiteks pikkade sihtidega pehmes mudas lebab kett üle merepõhja ja suure osa tööst teeb ära hõõrdumine. Järsemates ja kivisemates kinnituspunktides võivad koormustsüklid olla karmimad ja tugevamad 3. klassi ketid muutuvad atraktiivseks, kuna need pakuvad suuremat vastupidavust ja purunemiskoormust ligikaudu sama läbimõõduga kui 2. klassi lülid.
Lõpuks vaatan tähelepanelikult asjakohaseid reegleid. Klassifikatsiooniühingud ja lipuasutused kehtestavad ankruketi pikkuse, läbimõõdu ja klassi miinimumnõuded laeva tüübi ja tonnaaži alusel. Siin on abiks see, et tootjad naguZhongnanneid juba kavandada ja katsetadaStud Link ankruketidnende standardite suhtes, nii et kataloogid ja joonised näitavad selgelt, millised ketid vastavad millistele klassitähistele.
Lisaks nendele põhitõdedele võtan alati arvesse korrosioonikaitset ja pinnaviimistlust. Kuumtsinkimine tagab tugeva pikaajalise korrosioonikindluse, mida eelistatakse sageli kettidele, mis näevad sagedasi sukeldumis- ja kuivamistsükleid, samas kui mustad bituumenkatted võivad olla mõne omaniku jaoks kulutõhus valik. Parim valik sõltub sellest, kui sageli ketti kontrollitakse, kui agressiivne on kohalik keskkond ja kas kaal või maksumus on projekti piirav tegur.
Eemalt vaadates näevad kõik ankurdussüsteemid sarnased: ankur, nöör ja alus. Erinevused ilmnevad siis, kui juhtub midagi ebatavalist. Minu kogemuse järgiStud Link ankruketidneil on kolm väga praktilist eelist trossi või naastudeta ketisüsteemide ees paljudes reaalses maailmas.
Esiteks on tuulekeera ja metskassi etteaimatav käsitsemine. Iga lüli naastud aitavad ketil mustlase taskutes korralikult istuda, vähendades vahelejätmist ja äkilisi lööke. See toob kaasa sujuvamad toimingud esitekil, tuuleklaasi vähem kulumist ja vähem juhtumeid, kus kett koormuse all hüppab, kui laev ankrus haigutab.
Teiseks on naastahelatel suur kaal meetri kohta, mis aitab luua klassikalise kontaktvõrgu kuju, mis neelab laineid ja puhanguid. Isegi kui tuul tõuseb, võivad keti alumised osad jääda merepõhja, pakkudes ankrule horisontaalset tõmmet ja vähendades lohisemise võimalust. Tross või sünteetilised nöörid võivad olla suurepärased hoolikalt kavandatud sildumiskohtades, kuid need ei loo loomulikult sama rasket kontaktvõrku ilma täiendava riistvara või süvenditeta.
Kolmandaks on naastude ketid andestavad segaparkides ja vanemas infrastruktuuris. Paljud pordid, ankurdusklaasid ja ketikorgid on projekteeritud naastude geomeetriat silmas pidades. Kui töötan omanikega, kes tegutsevad segatud rajatiste ja piiratud toega piirkondades, integreeruvad stud link lahendused sageli lihtsamini kui alternatiivsed süsteemid, mis nõuavad kohandatud trumme, spetsiaalseid pistikuid või väga spetsiifilisi käsitsemisprotseduure.
Naastudeta kettidel on endiselt oma koht, eriti kaalutundlikes avamere sildumismustrites, kus paindlikkus on olulisem kui ühilduvus traditsiooniliste tuuleklaasidega. Asi ei ole selles, et üks disain on igal juhul "parem", vaid see, et naastahelate tugevate külgede mõistmine hõlbustab tugeva ja vähese draamaga ankurdussüsteemi kujundamist.
Kui ma tean tehnilisi nõudeid, on kõige olulisem otsus tarnija. Mainekas ketitootja teeb enamat kui lihtsalt teraslülide keevitamist. Nad haldavad toorainet, kuumtöötlust, katsetamist, sertifitseerimist ja dokumentatsiooni viisil, mis annab teile kindlustunde järgmiseks kahekümneks aastaks.
Sellise ettevõttega naguZhongnan, alustan põhitõdedest: tegevusaastad, tootmisvõimsus ja fookus. Aastakümnete pikkuse kogemusega ja kümnetes tuhandetes tonnides mõõdetava aastavõimsusega mereankrukettide ja avamere sildumiskettide spetsialistina peavad nad ankrukette selgelt oma põhitegevuseks, mitte kõrvaltooteks. Selline keskendumise tase tähendab tavaliselt paremat protsessijuhtimist ja aja jooksul stabiilsemat kvaliteeti.
Järgmisena uurin sertifikaate ja standardeid. Tahan näha, et tehas järgib ankrukettide ISO ja GB standardeid ning et selle tooted on heaks kiidetud minu sõidukipargiga seotud suuremate klassifikatsiooniühingute poolt. Samuti otsin täiemahulisi tõendeid ja purunemiskoormuse katsetamise rajatisi koos keevitusprotseduuride kvalifikatsiooniga ja usaldusväärsete ülevaatusdokumentidega. Kui tarnija ei suuda näidata oma kettide tegelikke katseandmeid või jälgitavaid soojuse numbreid, käsitlen seda punase lipuna.
Seejärel hindan insenerituge ja kohandamisvõimalusi. Hea tootja saab aidata reguleerida keti pikkust ühe võtte kohta, ühendada tarvikuid, nagu köidikud ja pöörded, ning pinnatöötlusi, et see sobiks projektiga. Samuti saavad nad nõu anda, millal on mõistlik kasutada kõrgemat tugevusastet või kui konservatiivsem 2. klassi kett on parem valik, arvestades seda, kuidas laev tegelikult töötab.
Lõpuks pööran tähelepanu reageerimisvõimele ja suhtlemisele. Kui saadan jooniseid või tehnilisi andmeid, ootan üksikasjalikku tagasisidet, mitte ainult hinda ja tarnekuupäeva. See, kuidas tarnija vastab tehnilistele küsimustele enne tellimust, peegeldab sageli seda, kuidas nad teid toetavad, kui aastaid hiljem juhtub midagi ootamatut.
Isegi parimat ketti saab kuritarvitada ennetähtaegselt pensionile jäämiseni. Kui aitan klientidel hooldusplaane koostada, keskendun mõnele distsiplineeritud harjumusele, mis pikendavad järsult keti eluiga ja vähendavad uuringute käigus ebameeldivaid üllatusi.
Kui need harjumused on ühendatud kõrge kvaliteedigaStud Link ankruketid, tulemuseks on meeskonna rahulikum elu, vähem peavalusid klassiülevaatuste ajal ja palju prognoositavam asendustsükkel, mille saab erakorraliste remonditööde asemel pikaajalistesse eelarvetesse sisse ehitada.
Puhtalt ostmise vaatenurgast näevad odavamad ketid alati atraktiivsed. Kuid kui ma koostan klientidega lihtsa omandikulude mudeli, saavad nad kiiresti aru, miks väljakujunenud tarnijate kvaliteetsed ketid on tavaliselt targem finantsvalik.
Kujutage ette kahte komplekti kette. Üks neist on madalam hind, piiratud sertifikaadi ja tundmatute teraseallikatega. Teine on täielikult sertifitseeritud sarnaselt tootjaltZhongnan, millel on tõestatud keevitusprotseduurid, klassifikatsioonikinnitused ja pikaajaline kogemus sarnastes laevades. Kui esimene kett tuleb korrosiooni või väsimuse tõttu mitu aastat varem välja vahetada või kui see põhjustab üksikuid tõsiseid seisakuid või kahjustusi, kaob näiline kokkuhoid koheselt.
Teisendan selle sageli selgeteks arvudeks: meetri ostukulu jagatud eeldatavate kasulike kasutusaastatega, millele lisanduvad hinnangulised ülevaatuste, hoolduse ja võimalike seisakute kulud. Kui omanikud näevad, et pikema ja prognoositavama elueaga veidi kallimal kett on tegelikult väiksema aastakuluga, muutub uuendusotsust sisemiselt palju lihtsamaks kaitsta.
Peale arvutustabeli on ka maine ja meelerahu küsimus. Kaasaegsetesse keretesse, elektroonikasse ja turvavarustusse juba investeerinud operaatorid ei taha ebausaldusväärse ankurdusliiniga kogu süsteemi ohtu seada. Selles kontekstis lisatasu täpsustamineStud Link ankruketidtundub loomulik jätk ettevõtte laiemale pühendumusele ohutusele ja töökindlusele.
Q1. Mis on peamine erinevus naastude ja naastudeta ankrukettide vahel?
Naastude ketil on iga lüli keskkohal tugev latt, mis aitab ketil oma kuju säilitada, vähendab paindumist ja parandab selle kulgemist üle vindi, samas kui naastudeta kettidel puudub sisemine latt, mis muudab need kergemaks ja paindlikumaks, kuid tavaliselt vähem stabiilseks traditsiooniliste laevatuulikute puhul ja vähem vastupidavatele deformatsioonidele suure koormuse korral.
Q2. Millistele standarditele ja sertifikaatidele peaksid kvaliteetsed naastude ankruketid vastama?
Enamiku kommerts- ja avamererakenduste puhul otsin vastavust ISO ankruketi standarditele ja vähemalt ühelt suuremalt klassifikatsiooniühingult, nagu ABS, LR, DNV, BV või CCS, heakskiitu, mida toetavad koormuse ja purunemiskoormuse testimise aruanded ning selged märgistused ketil, mis seovad iga pikkuse selle sertifikaatide ja küttenumbritega.
Q3. Kui kaua võivad naastud ankruketid tavaliselt kasutuses olla?
Tegelik kasutusiga sõltub laeva tüübist, keskkonnast, hooldusest ja sellest, kui sageli kett on tugevalt koormatud, kuid heade materjalide, korraliku kattekihi ja regulaarse kontrolliga plaanivad paljud omanikud esmaste laevakettide kasutuseks üle kümne aasta, kusjuures üksikuid lülisid või sektsioone uuendatakse vastavalt klassi inspektorite nõudmistele.
Q4. Kas ma saan ühes süsteemis segada erinevate tarnijate kette või tarvikuid?
Tehniliselt on see võimalik, kuid segan komponente ainult siis, kui need kõik vastavad samadele standarditele ja klassi kinnitustele ning kui tarnija või pädev insener kinnitab lülide mõõtmete, proovikoormuste ja ühenduse geomeetria sobivust, sest üks nõrk või mittevastav komponent võib kahjustada kogu ketiliini tugevust.
K5. Kuidas ma tean, millal tuleks naastude ankrukett välja vahetada?
Lisaks klassivaatluse reeglitele jälgin läbimõõdu kadu, mis on tingitud kulumisest või korrosioonist üle lubatud piiri, nähtavaid pragusid või tugevaid auke keevisõmbluste ja laagripindade ümber, lülide pikenemist, korduvaid rikkeid NDT testimisel ja mis tahes kahjustusi pärast äärmuslikke sündmusi; kui ilmnevad mitmed sellised märgid, muutub asendamine turvalisemaks ja ökonoomsemaks võimaluseks kui korduv plaastri parandamine.
K6. Millist teavet peaksin koostama enne, kui võtan pakkumise saamiseks ühendust Zhongnani või mõne muu tarnijaga?
Tavaliselt kogun laeva tüüpe ja tonnaaži, nõutavat keti klassi ja läbimõõtu, kui need on klassireeglitega juba määratletud, iga liini või kaadri kogupikkust ja konfiguratsiooni, eelistatud katteid, eeldatavat töökeskkonda, kaasatud klassifikatsiooniühinguid ja mis tahes erinõudeid ankruketi tarvikutele, et tarnija saaks üldise hinnakirja asemel vastata täpse ja tehniliselt usaldusväärse ettepanekuga.
K7. Kas tsingitud ankruketid on alati paremad kui mustaks värvitud ankruketid?
Kuumtsinkimine pakub väga tugevat korrosioonikaitset ja sobib ideaalselt agressiivse merekeskkonna või pikkade hooldusintervallidega, kuid lisab ka kulusid ja veidi kaalu, samas kui mustast bituumenkattest võib piisata mõnel tööprofiilil, kus ülevaatused on sagedased, tingimused leebemad või kitsad eelarved, seega teen valiku lähtudes laeva tegelikust töömustrist ja iga hooldusstrateegiast, mitte ühest reeglist.
Q8. Kas naastud ankrukette saab kasutada nii püsisildumiseks kui ka laevaankruteks?
Jah, paljudes avamereprojektides kasutatakse nende suure tugevuse ja prognoositava käitumise tõttu naastahelaid alalistes või poolpüsivates sildumisliinides, kuid konstruktsioon peab olema hoolikalt kavandatud, et see vastaks liini pingele, vee sügavusele, keskkonnajõududele ja pistikute riistvarale, ning ma kaasan alati nii keti tootja kui ka sildumisspetsialisti, kui liigun tavapärasest laevaankurdusskeemist kaugemale.
Kui olete seni lugenud, teate juba, et ankrukettide valimine pole lihtsalt kataloogiharjutus. Tasakaalustate ohutust, eeskirju, tegelikku tegevust ja pikaajalisi kulusid ning oma kvaliteetiStud Link ankruketidistub selle otsuse keskmes. Töötades keskendunud tootjaga naguZhongnan, mis ühendab endas pikaaegse kogemuse, kaasaegse tootmise ja range testimise, annab teile tugeva aluse, millele edasi ehitada.
Olenemata sellest, kas plaanite uut ehitamist, vanema laeva uuendamist või avamere sildumiskohtade ümberehitust, soovitan tungivalt muuta see teave konkreetseks vestluseks tehnilise meeskonnaga. Jagage oma laevaandmeid, keskkonnatingimusi ja klassinõudeid ning küsige lihtsate meetrihindade asemel üksikasjalikke ettepanekuid. Kui olete valmis liikuma ebakindluselt selge ja pikaajalise lahenduse poole, ärge kõhelgevõtke meiega ühendust, saatke oma joonised ja taotlege kohandatud hinnapakkumist või tehnilist konsultatsiooni juba täna. Õiged ketid ei hoia teie ankrut lihtsalt kinni; need toetavad kogu teie tegevuse ohutust ja usaldusväärsust paljude aastate jooksul.
